產品名稱：z941h-25 dn450電動閘閥[ 2020-11-25 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、z941h-25 dn450電動閘閥主要介紹
上海湖泉z941h-25 dn450電動閘閥 Z941H-10C DN250/Z941H-10C DN300/Z941H-10C DN350/Z941H-10C DN400/Z941H-10C DN450/Z941H-10C DN500/Z941H-10C DN600/Z941H-10C DN700/Z941H-10C DN800，設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳鋼 不銹鋼，閥門型號:Z941H,Z941W 通徑規格:DN50-DN600 結構形式:直通式 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316 公稱壓力:PN16、PN25、PN40、PN64 適用溫度:-40℃～450℃.DN100-500電站閘閥有兩種標準形式,一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的,Z941H電動高壓閘閥,Z941H-25C DN250電動閘閥于通徑150 ～ 2500 、工作溫度 -29～425℃(碳鋼)或 -29～500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質。
二、z941h-25 dn450電動閘閥主要特點
1、可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2、通常采用法蘭連接，特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
三、z941h-25 dn450電動閘閥性能規范
公稱壓力(MPa) 試驗壓力(MPa) 殼體 密封(液) 密封(氣) 上密封 Z941H-1.6C 2.4 1.76 0.6 1.76 Z941H-2.5C 3.8 2.75 0.6 2.75 Z941H-4.0C 6.0 4.4 0.6 4.4 Z941H-6.4C 9.6 7.04 0.6 7.04 Z941H-10.0C 15.0 11.0 0.6 11.0 Z941H-16.0C 24.0 17.6 0.6 17.6
四、z941h-25 dn450電動閘閥工作環境和主要技術參數
電源：常規，三相380V（50Hz）；
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）；
工作環境：
環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性 氣體混合物。（詳見GB3836.1）
防護等級：IP55（特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
五、z941h-25 dn450電動閘閥主要外形尺寸
1.6MPa DN L D D1 D2 b n-Φd 電裝型號 L1 H DO 凸面法法
RF
Z940H
Z940Y
Z940W
Z940F
Z941H
Z941Y
Z941W
Z941F
16C
16P
16R

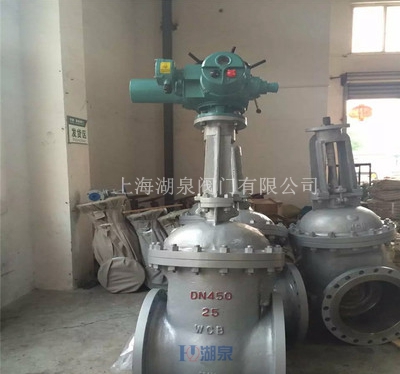

16I40 200 145 110 85 16 4-Φ18 DZW10 590 595 365 50 250 160 125 100 16 4-Φ18 DZW10 590 653 365 65 265 180 145 120 18 4-Φ18 DZW10 590 665 365 80 280 195 160 135 20 8-Φ18 DZW15 590 725 365 100 300 215 180 155 20 8-Φ18 DZW20 590 787 365 125 325 245 210 185 22 8-Φ18 DZW20 590 934 365 150 350 280 240 210 24 8-Φ23 DZW20 590 955 365 200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365 250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470 300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470 350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470 400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550 450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550 六、z941h-25 dn450電動閘閥 產品圖
